Wartehalle 'Modell K3 b/b', einseitig

ab 4.406,00 €

exkl. 19 % USt. ,zzgl.

5243.14 € inkl. 19 % USt. ,zzgl.

Lieferzeit: 15-25 Arbeitstage
Artikelnummer: A091-h-40602
Versandkosten EUR 20,00 pro Auftrag

Anlieferung und Montage
Beleuchtung
Seitenwände und Rückwand/Dekor/Sichtschutz
Sitzbänke
Auswahl RAL-Farbe Gestell Farbkarte im Feld Datei
Auswahl Siebdruck, bitte gewünschte Dekornummer eintragen

Maße (BxTxH): 3180 x 2165 x 2510 mm
lichte Höhe: 2360 mm
Statik: zertifizierte Typenstatik für hohe Wind- und Schneelasten (keine extra Statik notwendig)
Schneelast Sk: 1,90 kN/m2 (fertig montiert) oder 1,45 kN/m2 (Bausatz)
Windlastzone: Zone 1-3 (fertig montiert) oder Zone 1-2 (Bausatz)
Herstellergarantie: 5 Jahre (fertig montiert & fachgerechte Montage), 2 Jahre (Bausatz)
Konstruktion: Stahlprofilrohre 60 x 60 mm, verschweißt und verzinkt
Rück- / Seitenwände: Einscheibensicherheitsglas (ESG)

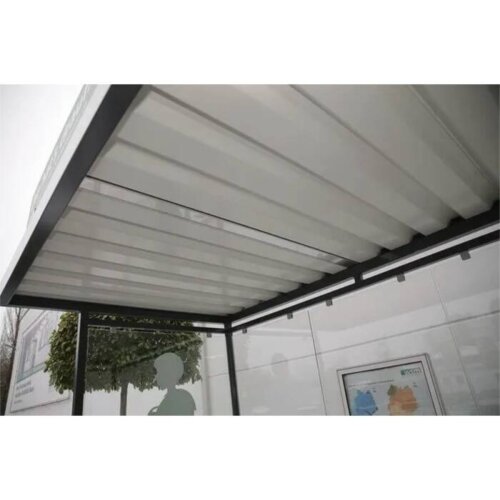

Flachdach: Profilblech
Farbe Konstruktion: verzinkt und farbbeschichtet in RAL nach Wahl
Farbe Dachuntersicht: grauweiß (RAL 9002)
Entwässerung: über innenliegende, bitumierte Wasserrinne und Wasserspeier
(120 mm über OK Boden, Maße 60 x 60 mm)
Befestigung: zum Aufdübeln mit Fußplatten
inkl. Bodenbefestigungsmaterial

Anlieferung: wahlweise als Bausatz oder fertig montiert
Entladung: wahlweise bauseits (Selbstabladung) oder Entladung per Mitnahmestapler/LKW-Kran
Montage: wahlweise bauseits, Verdübelung vor Ort durch Monteur oder durch ein Montageteam (nur bei Bausatz, per Anfrage)

Unser Überdachungs-Konfigurator

Nutzen Sie unseren bequemen Überdachungs-Konfigurator!

Technische Daten (optionales Zubehör)

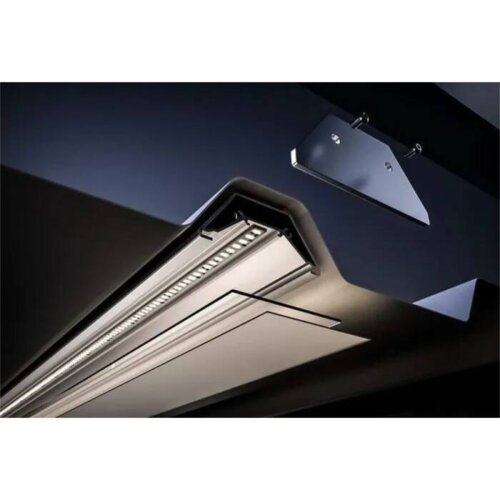

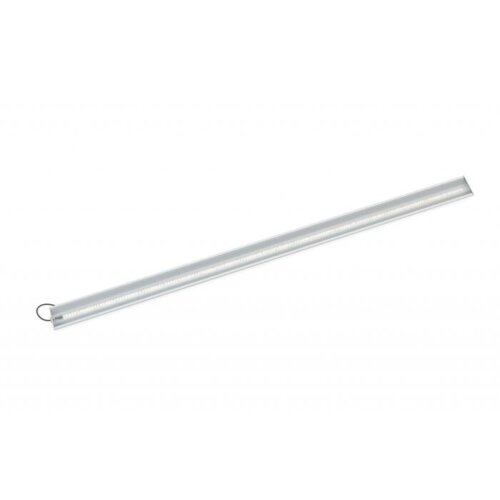

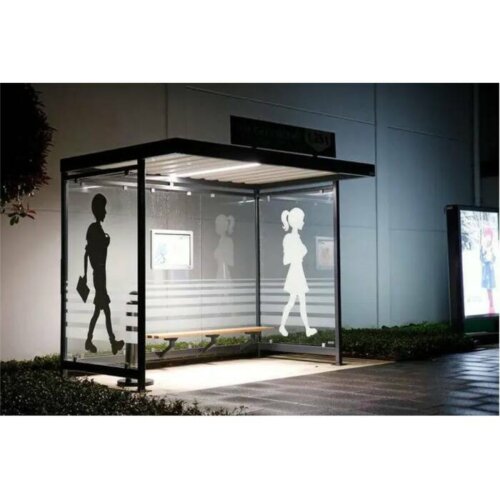

Beleuchtungssystem Inlight

platzsparende und vandalismussichere Installation
homogene Ausleuchtung der überdachten Fläche
LED-Technik, inkl. Netzteil, optional wählbar mit Präsenzmelder
(bei Wahl eines Photovoltaiksystem ist der Präsenzmelder immer inkl.)
Lichtfarbe (nw) neutralweiß, Nennlebensdauer: >50.000 h
Schutzklasse II, Schutzart IP44
Gebrauchsmusterschutz: 20 2016 107 223

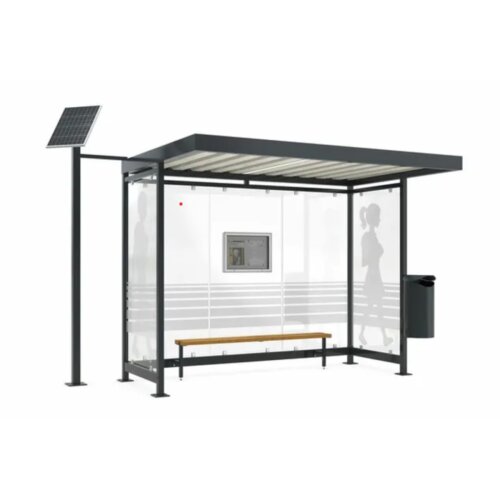

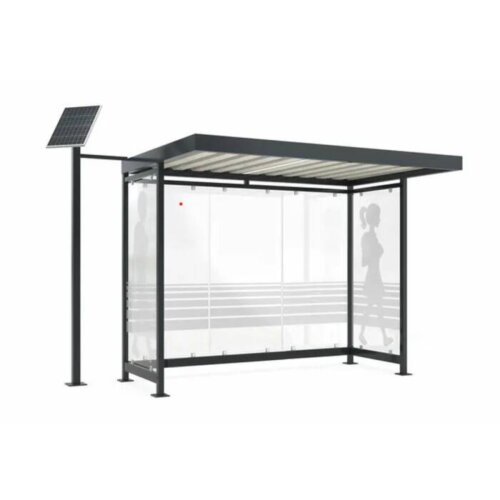

Photovoltaiksystem

mit Fußplatte zum Aufdübeln
Maße Solarpanel: 1140 x 670 x 35 mm (LxBxH)
Maße Leuchte: 2106 x 92 x 40 mm (LxBxH)
Ausgabe Solarpanel: min. 110 Watt
Schutzklasse II, Schutzart IP 44
Überdachungen mit dem Photovoltaiksystem sind autark und unabhängig vom Stromnetz
der eingebaute Akku besitzt eine Kapazität von min. 432 W

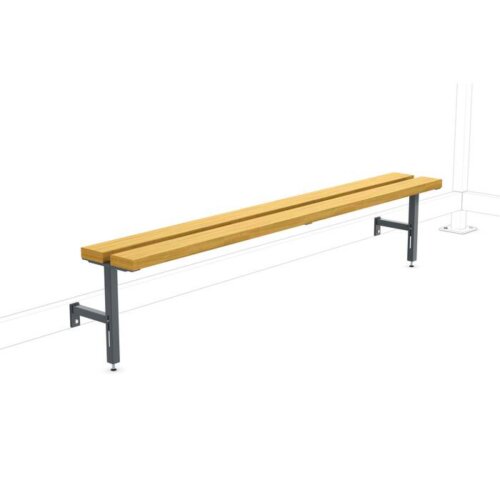

Sitzbänke
Wir bieten für dieses Überdachungssystem 2 Varianten an Sitzbänken an. Die Ausführung RELAX NATURE ist an der Überdachung direkt befestigt. Die Montage erfolgt hier bereits im Werk. Die Sitzbank U-2022/2 ist einzeln stehend und nicht direkt an der Überdachung befestigt. Die Aufdübelung erfolgt immer bauseits durch den Kunden bzw. auf Anfrage auch durch das Montageteam. Die Sitzbank U 2022/2 gibt es ebenso in der Variante zum Überpflastern.

Weiteres Zubehör
Sie können unter Zubehör noch weitere Austattungen, wie z.B. Ascher, Abfallbehälter, Infrarotheizung, Dachbegrünung und Fertigteilfundamente auswählen. Die Lieferung erfolgt je nach Auswahl der Überdachung entweder zur Bausatzmontage oder fertig montiert.

Ermittlung der Wind- und Schneelast am Aufstellort:
Über unseren Partner dlubal.com können Sie jederzeit die entsprechenden Zonen und Werte des Aufstellortes über den Wind- und Schneelastzonen-Rechner ermitteln.

Hinweise zur Lieferung und Bestellung

Bausatz
Die Auslieferung des Bausatzes erfolgt zerlegt im Holzverschlag, die Glasscheiben befinden sich auf einem separaten Holzgestell. Eine Entladung kann wahlweise bauseits durch den Kunden oder mittels Mitnahmestapler erfolgen und die Montage wird durch den Kunden ausgeführt.

Bitte beachten Sie, dass zur Montage der Anlage handwerkliches Geschick, geeignetes Werkzeug und mehrere Personen erforderlich sind. Daher empfehlen wir Ihnen unsere vormontieren Anlagen zu bestellen, auf die Sie sogar 5 Jahre Garantie erhalten (Bausatz 2 Jahre).

Fertig montiert
Die Lieferung erfolgt bereits vormontiert und aufstellbereit. Elektroarbeiten müssen immer bauseits durch Fachpersonal erfolgen und sind nicht Teil der Montage. Eine Entladung kann wahlweise bauseits durch den Kunden oder mittels LKW-Ladekran erfolgen. Eine Verdübelung kann ebenso entweder bauseits durch den Kunden oder mitbeauftragt werden.

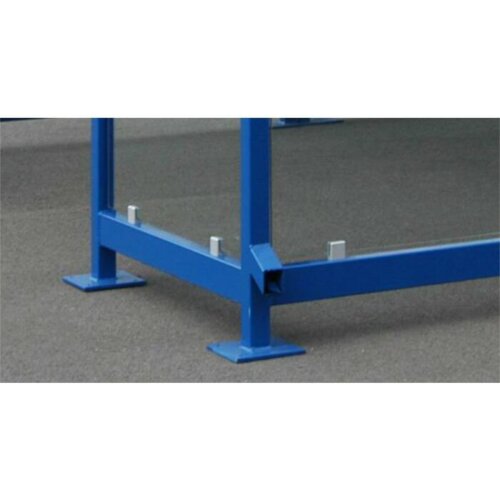

Stützenverlängerung für Überpflasterung
Die Überdachung kann auf Wunsch mit einer Stützenverlängerung um 200 mm ausgeliefert werden. So können die Stützenfüße überpflastert werden. Diese sind dann nicht mehr sichtbar. Fügen Sie hierzu bitte den entsprechenden Zubehörartikel in den Warenkorb.

Zusätzliche Angaben vom Kunden bei einer Bestellung

gewünschte RAL-Farbe der Stahlkonstruktion (siehe PDF RAL-Farbe)
Nummer des gewünschten Dekors / Sichtschutzes der Rückwand und der Seitenwände
(Anzeige der Überdachung mit gewünschtem Dekor/ Sichtschutz auch im Konfigurator möglich, hier keine Bestellfunktion)
bei der Auswahl einer einzelnen Sitzbank benötigen wir die gewünschte Position (links, rechts, mittig)

Bitte teilen Sie uns diese Informationen im Bemerkungsfeld mit.

Fundamentpläne:
Sie erhalten von uns direkt nach der Beauftragung den entsprechenden Fundamentplan. Der Fundamentplan wird immer erst auftragsbezogen gefertigt und kann daher nicht vorab zur Verfügung gestellt werden.

Sonderanfertigung:
Die Modellreihe K zeichnet sich durch ihre große Variabiltät aus. Sondergrößen und Projektanfragen bitte per E-Mail an uns senden.

Kategorie:	Unterstände & Überdachungen
Artikelnummer:	A091-h-40602
Breite‍:	3180 mm4195 mm
Höhe‍:	2510 mm
Artikelgewicht‍:	600,00 kg
Konfigurator‍:	Konfigurieren Sie Ihr Produkt ganz nach Ihren Wünschen. Zum Konfigurator
