Raucherunterstand 'Modell K3 d/b' ALPINE f. beson. ho. Schneelasten b. 4,15kN/m2

ab 5.976,00 €
exkl. 19 % USt. ,zzgl. Versand
7111.44 € inkl. 19 % USt. ,zzgl. Versand
Lieferzeit: 25 - 40 Arbeitstage
Artikelnummer: A091-h-40706
Versandkosten EUR 20,00 pro Auftrag
  • Anlieferung und Montage
  • Beleuchtung
  • Seitenwände und Rückwand/Dekor/Sichtschutz
  • Sitzbänke
  • Auswahl RAL-Farbe Gestell Farbkarte im Feld Datei
  • Auswahl Siebdruck, bitte gewünschte Dekornummer eintragen

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Lieferzeit: 25 - 40 Arbeitstage

  • Maße (BxTxH): 3180 x 2165 x 2510 mm
  • lichte Höhe: 2360 mm
  • Anzahl der Glas-Wandelemente (ESG): 9
  • Schneelast Sk: 4,15 kN/m2 (fertig montiert)
  • Windlastzone: Zone 1-3 (fertig montiert)
  • Herstellergarantie: 5 Jahre (fertig montiert & fachgerechte Montage), 2 Jahre (Bausatz)
  • Konstruktion: Stahlprofilrohre 60 x 60 mm, verschweißt und verzinkt
  • Rück- / Seitenwände: Einscheibensicherheitsglas (ESG)

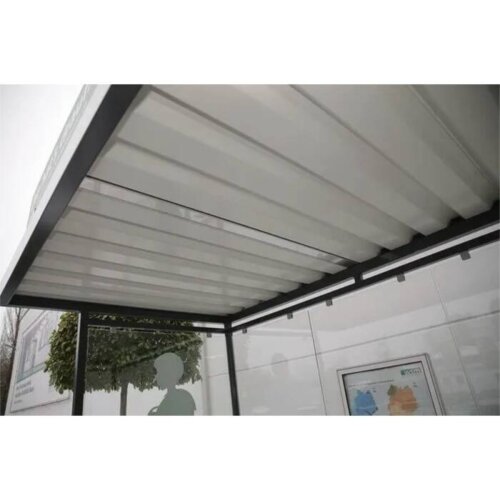

  • Flachdach: Profilblech
  • Farbe Konstruktion: verzinkt und farbbeschichtet in RAL nach Wahl
  • Farbe Dachuntersicht: grauweiß (RAL 9002)
  • Entwässerung: über innenliegende, bitumierte Wasserrinne und Wasserspeier
    (120 mm über OK Boden, Maße 60 x 60 mm)
  • Befestigung: zum Aufdübeln mit Fußplatten
  • inkl. Bodenbefestigungsmaterial

  • Anlieferung: fertig montiert
  • Entladung: wahlweise bauseits (Selbstabladung) oder Entladung per Mitnahmestapler/LKW-Kran
  • Montage: wahlweise bauseits, Verdübelung vor Ort durch Monteur


Unser Überdachungs-Konfigurator

Nutzen Sie unseren bequemen Überdachungs-Konfigurator!





Technische Daten (optionales Zubehör)

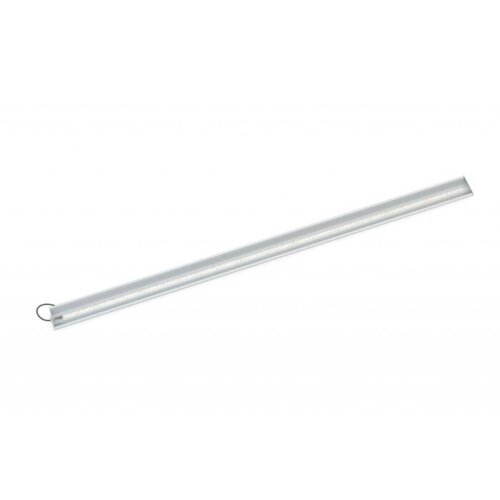

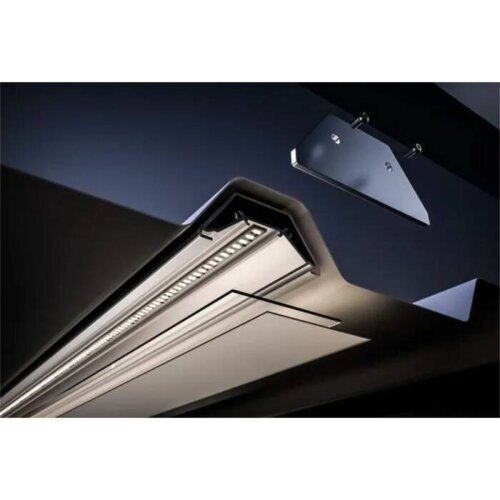

Beleuchtungssystem Inlight
  • platzsparende und vandalismussichere Installation
  • homogene Ausleuchtung der überdachten Fläche
  • LED-Technik, inkl. Netzteil, optional wählbar mit Präsenzmelder
    (bei Wahl eines Photovoltaiksystem ist der Präsenzmelder immer inkl.)
  • Lichtfarbe (nw) neutralweiß, Nennlebensdauer: >50.000 h
  • Schutzklasse II, Schutzart IP44
  • Gebrauchsmusterschutz: 20 2016 107 223

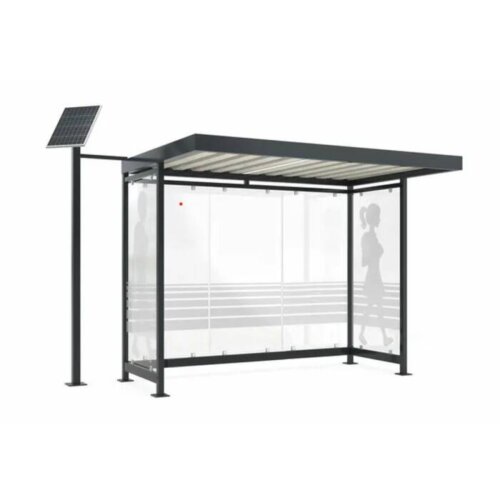

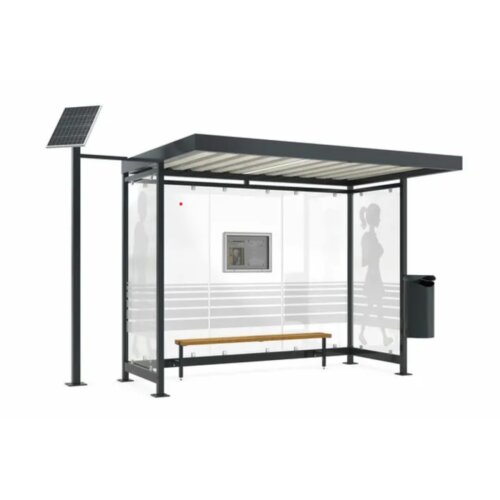

Photovoltaiksystem
  • mit Fußplatte zum Aufdübeln
  • Maße Solarpanel: 1140 x 670 x 35 mm (LxBxH)
  • Maße Leuchte: 2106 x 92 x 40 mm (LxBxH)
  • Ausgabe Solarpanel: min. 110 Watt
  • Schutzklasse II, Schutzart IP 44
  • Überdachungen mit dem Photovoltaiksystem sind autark und unabhängig vom Stromnetz
  • der eingebaute Akku besitzt eine Kapazität von min. 432 W

Weiteres Zubehör
Sie können unter Zubehör noch weitere Austattungen, wie z.B. Ascher, Abfallbehälter, Infrarotheizung, Dachbegrünung und Fertigteilfundamente auswählen. Die Lieferung erfolgt je nach Auswahl der Überdachung entweder zur Bausatzmontage oder fertig montiert.



Ermittlung der Wind- und Schneelast am Aufstellort:
Über unseren Partner dlubal.com können Sie jederzeit die entsprechenden Zonen und Werte des Aufstellortes über den Wind- und Schneelastzonen-Rechner ermitteln.



Hinweise zur Lieferung und Bestellung

Fertig montiert
Die Lieferung erfolgt bereits vormontiert und aufstellbereit. Elektroarbeiten müssen immer bauseits durch Fachpersonal erfolgen und sind nicht Teil der Montage. Eine Entladung kann wahlweise bauseits durch den Kunden oder mittels LKW-Ladekran erfolgen. Eine Verdübelung kann ebenso entweder bauseits durch den Kunden oder mitbeauftragt werden.

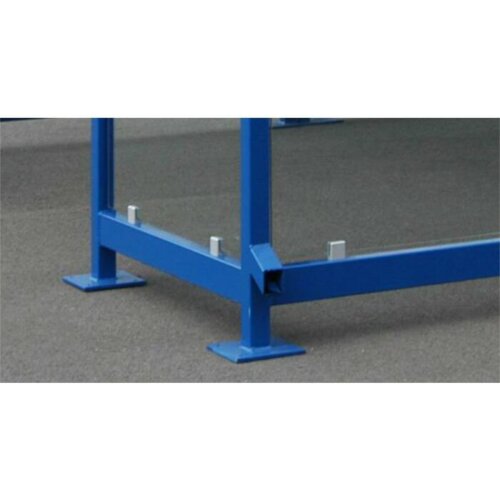

Stützenverlängerung für Überpflasterung
Die Überdachung kann auf Wunsch mit einer Stützenverlängerung um 200 mm ausgeliefert werden. So können die Stützenfüße überpflastert werden. Diese sind dann nicht mehr sichtbar. Fügen Sie hierzu bitte den entsprechenden Zubehörartikel in den Warenkorb.

Zusätzliche Angaben vom Kunden bei einer Bestellung
  • gewünschte RAL-Farbe der Stahlkonstruktion (siehe PDF RAL-Farbe)
  • Nummer des gewünschten Dekors / Sichtschutzes der Rückwand und der Seitenwände
    (Anzeige der Überdachung mit gewünschtem Dekor/ Sichtschutz auch im Konfigurator möglich, hier keine Bestellfunktion)

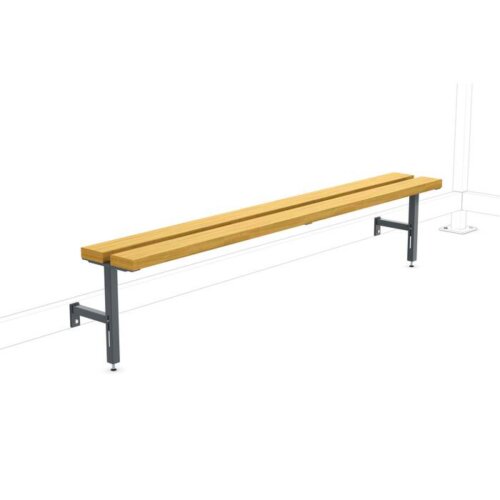

  • bei der Auswahl einer oder mehrerer Sitzbänke benötigen wir die gewünschte Position (z.B. hinten mittig, rechte Seite rechts, linke Seite links)

Bitte teilen Sie uns diese Informationen im Bemerkungsfeld mit.



Fundamentpläne:
Sie erhalten von uns direkt nach der Beauftragung den entsprechenden Fundamentplan. Der Fundamentplan wird immer erst auftragsbezogen gefertigt und kann daher nicht vorab zur Verfügung gestellt werden.

Sonderanfertigung:
Die Modellreihe K zeichnet sich durch ihre große Variabiltät aus. Sondergrößen, bauliche Änderungen (z.B. Einbau einer Glastür) sowie Projektanfragen bitte per E-Mail an uns senden.
Kategorie: Unterstände & Überdachungen
Artikelnummer: A091-h-40706
Breite‍: 3180 mm2090 mm
Höhe‍: 2510 mm2290 mm
Artikelgewicht‍: 600,00 kg
Konfigurator‍:
