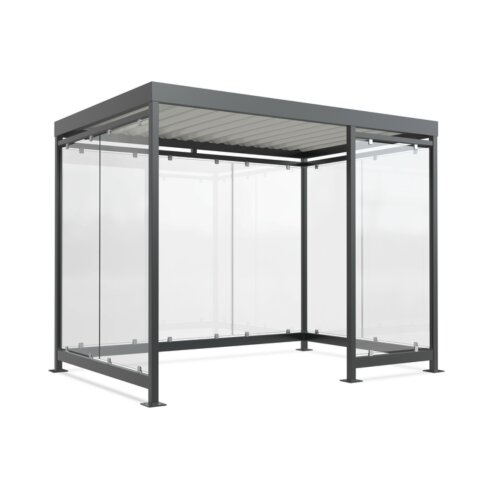

Raucherunterstand 'Modell K3 b/c' Anlieferung und Montage Bausatz - Selbstabladung Beleuchtung ohne Seitenwände und Rückwand/Dekor/Sichtschutz glashell

4.838,00 €
exkl. 19 % USt. ,zzgl. Versand
5757.22 € inkl. 19 % USt. ,zzgl. Versand
Lieferzeit: 15-25 Arbeitstage
Artikelnummer: A091-40632-010101
Versandkosten EUR 20,00 pro Auftrag
  • Anlieferung und Montage
  • Beleuchtung
  • Seitenwände und Rückwand/Dekor/Sichtschutz

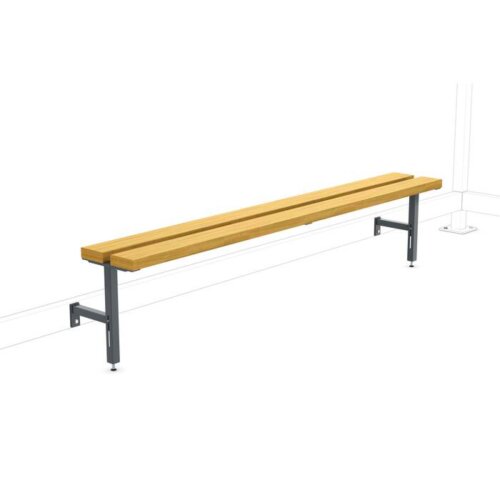

  • Sitzbänke
  • Auswahl RAL-Farbe Gestell Farbkarte im Feld Datei
  • Auswahl Siebdruck, bitte gewünschte Dekornummer eintragen

Lieferzeit: 15-25 Arbeitstage

Lieferzeit: 15-25 Arbeitstage
Artikelnummer: A091-40632-010101
Versandkosten EUR 20,00 pro Auftrag

  • Maße (BxTxH): 3180 x 2165 x 2510 mm
  • lichte Höhe: 2360 mm
  • Anzahl der Glas-Wandelemente (ESG): 8
  • Statik: zertifizierte Typenstatik für hohe Wind- und Schneelasten (keine extra Statik notwendig)
  • Schneelast Sk: 1,90 kN/m2 (fertig montiert) oder 1,45 kN/m2 (Bausatz)
  • Windlastzone: Zone 1-3 (fertig montiert) oder Zone 1-2 (Bausatz)
  • Herstellergarantie: 5 Jahre (fertig montiert & fachgerechte Montage), 2 Jahre (Bausatz)
  • Konstruktion: Stahlprofilrohre 60 x 60 mm, verschweißt und verzinkt
  • Rück- / Seitenwände: Einscheibensicherheitsglas (ESG)

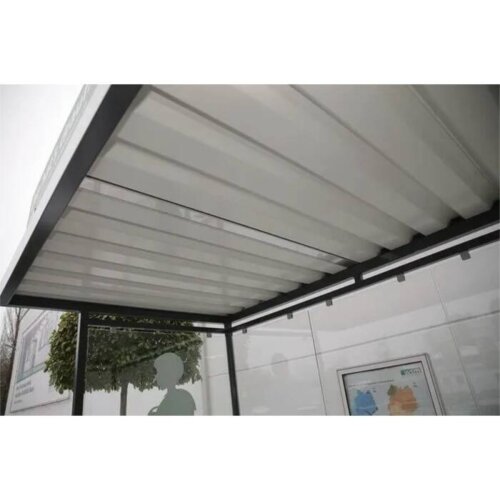

  • Flachdach: Profilblech
  • Farbe Konstruktion: verzinkt und farbbeschichtet in RAL nach Wahl
  • Farbe Dachuntersicht: grauweiß (RAL 9002)
  • Entwässerung: über innenliegende, bitumierte Wasserrinne und Wasserspeier
    (120 mm über OK Boden, Maße 60 x 60 mm)
  • Befestigung: zum Aufdübeln mit Fußplatten
  • inkl. Bodenbefestigungsmaterial

  • Anlieferung: wahlweise als Bausatz oder fertig montiert
  • Entladung: wahlweise bauseits (Selbstabladung) oder Entladung per Mitnahmestapler/LKW-Kran
  • Montage: wahlweise bauseits, Verdübelung vor Ort durch Monteur oder durch ein Montageteam (nur bei Bausatz, per Anfrage)


Unser Überdachungs-Konfigurator

Nutzen Sie unseren bequemen Überdachungs-Konfigurator!





Technische Daten (optionales Zubehör)

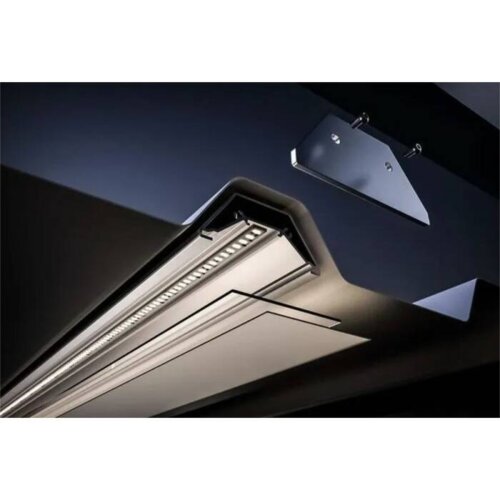

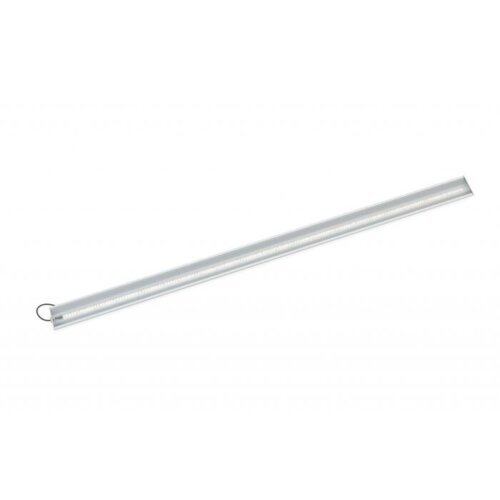

Beleuchtungssystem Inlight
  • platzsparende und vandalismussichere Installation
  • homogene Ausleuchtung der überdachten Fläche
  • LED-Technik, inkl. Netzteil, optional wählbar mit Präsenzmelder
    (bei Wahl eines Photovoltaiksystem ist der Präsenzmelder immer inkl.)
  • Lichtfarbe (nw) neutralweiß, Nennlebensdauer: >50.000 h
  • Schutzklasse II, Schutzart IP44
  • Gebrauchsmusterschutz: 20 2016 107 223

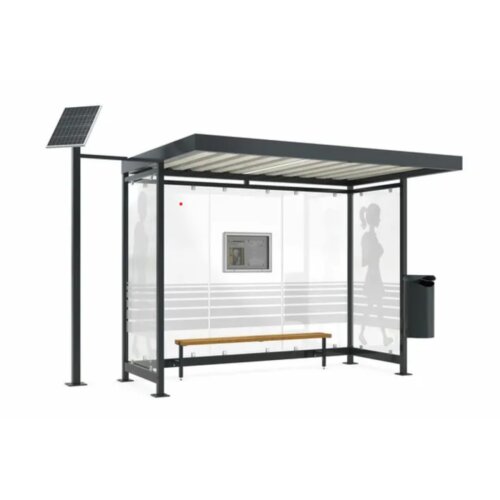

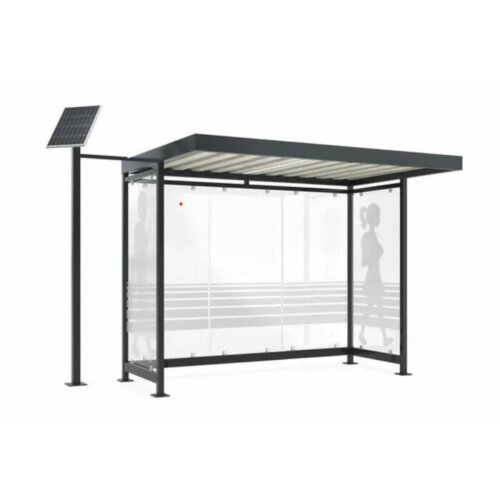

Photovoltaiksystem
  • mit Fußplatte zum Aufdübeln
  • Maße Solarpanel: 1140 x 670 x 35 mm (LxBxH)
  • Maße Leuchte: 2106 x 92 x 40 mm (LxBxH)
  • Ausgabe Solarpanel: min. 110 Watt
  • Schutzklasse II, Schutzart IP 44
  • Überdachungen mit dem Photovoltaiksystem sind autark und unabhängig vom Stromnetz
  • der eingebaute Akku besitzt eine Kapazität von min. 432 W

Weiteres Zubehör
Sie können unter Zubehör noch weitere Ausstattungen, wie z.B. Ascher, Abfallbehälter, Infrarotheizung, Dachbegrünung und Fertigteilfundamente auswählen. Die Lieferung erfolgt je nach Auswahl der Überdachung entweder zur Bausatzmontage oder fertig montiert.



Ermittlung der Wind- und Schneelast am Aufstellort:
Über unseren Partner dlubal.com können Sie jederzeit die entsprechenden Zonen und Werte des Aufstellortes über den Wind- und Schneelastzonen-Rechner ermitteln.



Hinweise zur Lieferung und Bestellung

Bausatz
Die Auslieferung des Bausatzes erfolgt zerlegt im Holzverschlag, die Glasscheiben befinden sich auf einem separaten Holzgestell. Eine Entladung kann wahlweise bauseits durch den Kunden oder mittels Mitnahmestapler erfolgen und die Montage wird durch den Kunden ausgeführt.

Bitte beachten Sie, dass zur Montage der Anlage handwerkliches Geschick, geeignetes Werkzeug und mehrere Personen erforderlich sind. Daher empfehlen wir Ihnen unsere vormontieren Anlagen zu bestellen, auf die Sie sogar 5 Jahre Garantie erhalten (Bausatz 2 Jahre).

Fertig montiert
Die Lieferung erfolgt bereits vormontiert und aufstellbereit. Elektroarbeiten müssen immer bauseits durch Fachpersonal erfolgen und sind nicht Teil der Montage. Eine Entladung kann wahlweise bauseits durch den Kunden oder mittels LKW-Ladekran erfolgen. Eine Verdübelung kann ebenso entweder bauseits durch den Kunden oder mit beauftragt werden.

Stützenverlängerung für Überpflasterung
Die Überdachung kann auf Wunsch mit einer Stützenverlängerung um 200 mm ausgeliefert werden. So können die Stützenfüße überpflastert werden. Diese sind dann nicht mehr sichtbar. Fügen Sie hierzu bitte den entsprechenden Zubehörartikel in den Warenkorb.

Zusätzliche Angaben vom Kunden bei einer Bestellung
  • gewünschte RAL-Farbe der Stahlkonstruktion (siehe PDF RAL-Farben)
  • Nummer des gewünschten Dekors / Sichtschutzes der Rückwand und der Seitenwände
    (Anzeige der Überdachung mit gewünschtem Dekor/ Sichtschutz auch im Konfigurator möglich, hier keine Bestellfunktion)
  • bei der Auswahl einer oder mehrerer Sitzbänke benötigen wir die gewünschte Position (z.B. hinten mittig, rechte Seite rechts, linke Seite links)

Bitte teilen Sie uns diese Informationen im Bemerkungsfeld mit.



Fundamentpläne:
Sie erhalten von uns direkt nach der Beauftragung den entsprechenden Fundamentplan. Der Fundamentplan wird immer erst auftragsbezogen gefertigt und kann daher nicht vorab zur Verfügung gestellt werden.

Sonderanfertigung:
Die Modellreihe K zeichnet sich durch ihre große Variabiltät aus. Sondergrößen, bauliche Änderungen (z.B. Einbau einer Glastür) sowie Projektanfragen bitte per E-Mail an uns senden.
